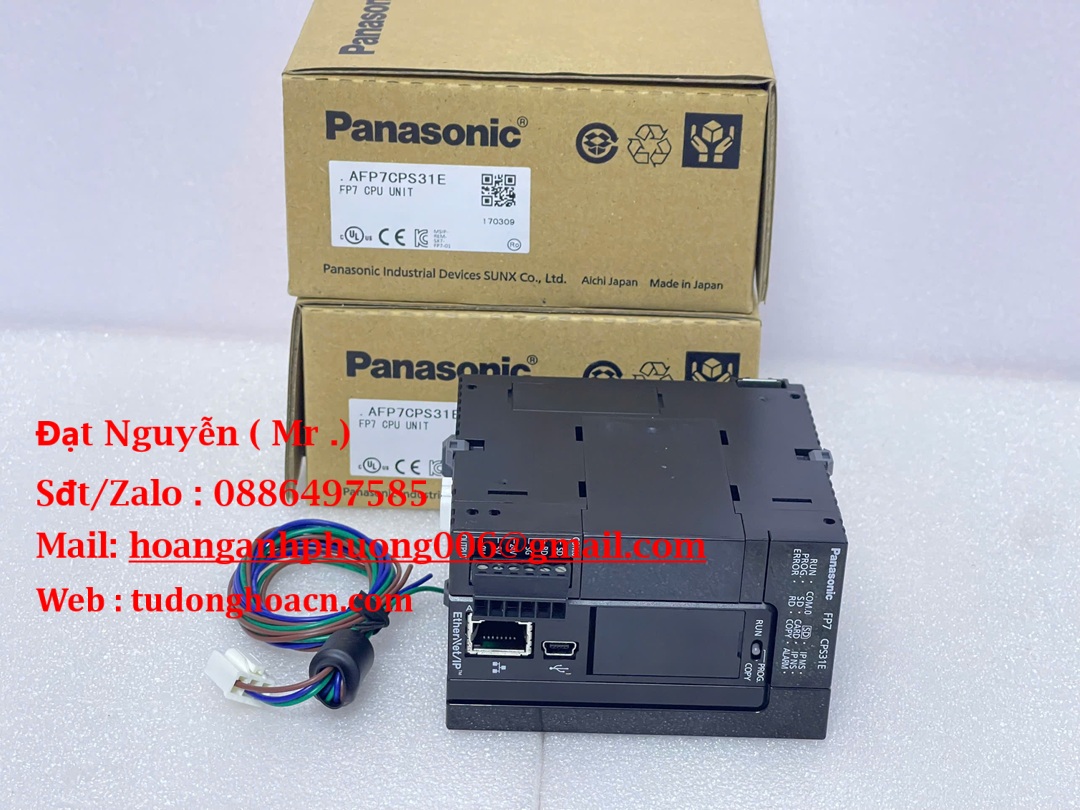

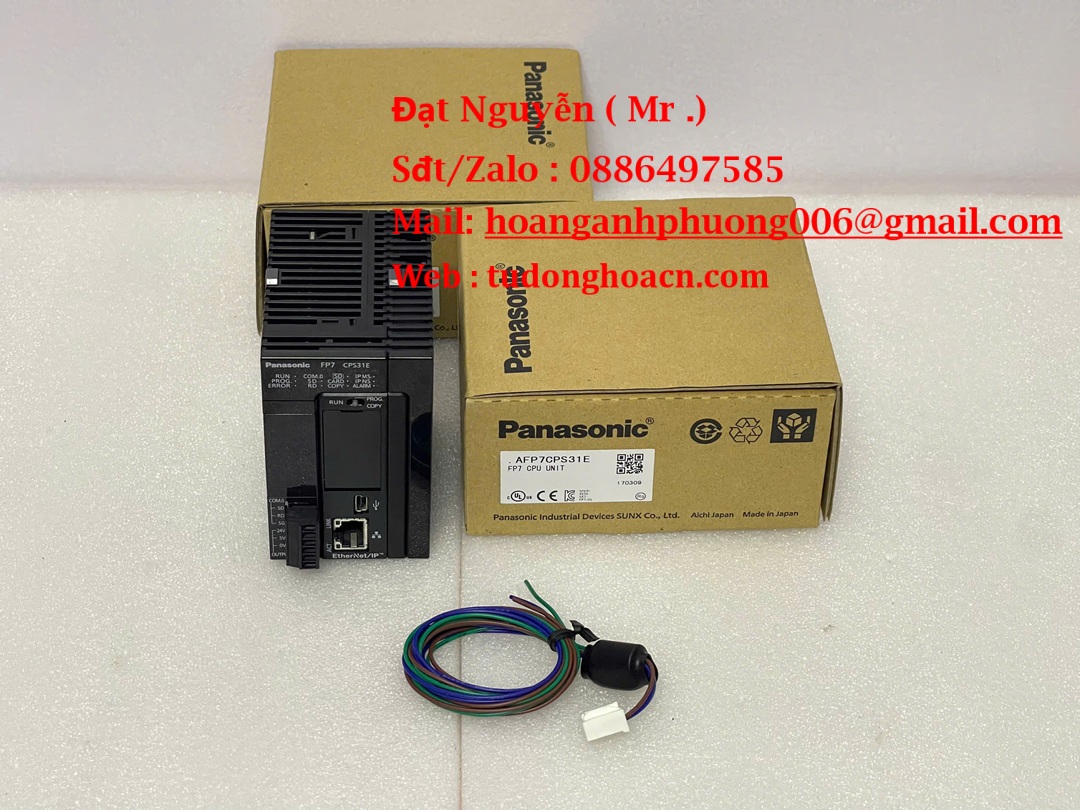

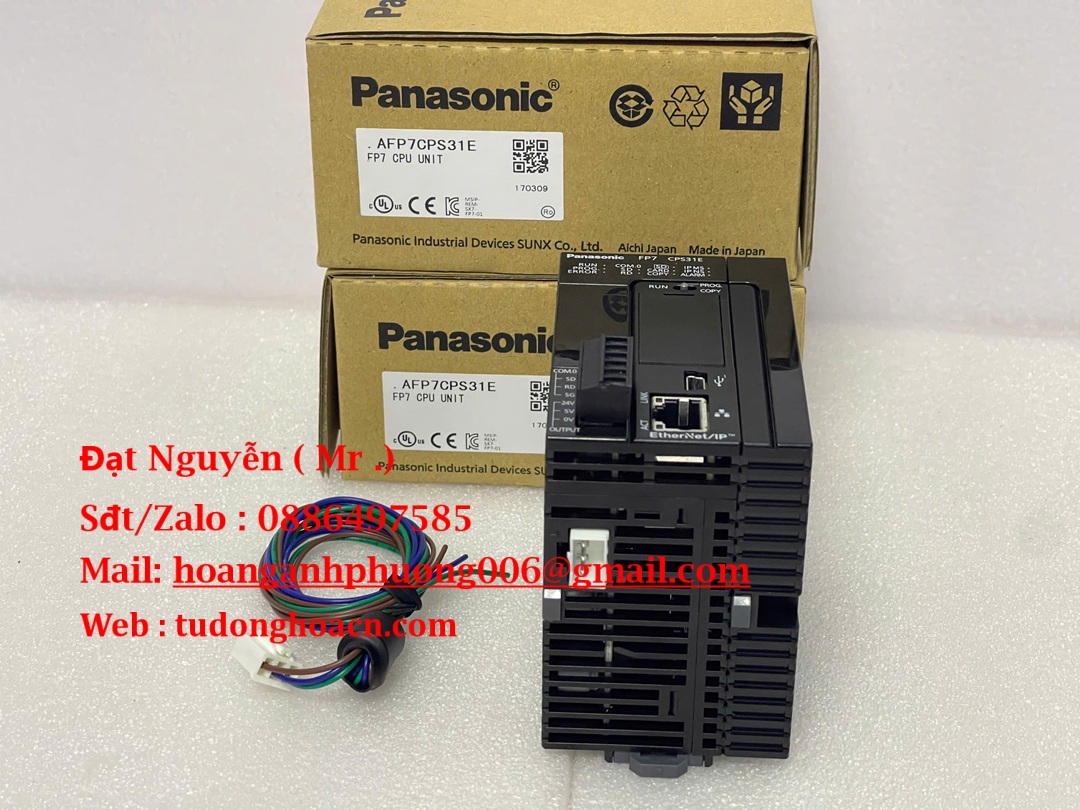

PLC Panasonic AFP7CPS31E | CPU FP7, 24VDC – Ethernet, SD 32 GB











1. Giới thiệu chung

AFP7CPS31E là CPU (bộ điều khiển trung tâm) trong dòng PLC FP7 của Panasonic. Là CPU loại tích hợp nhiều tính năng hiện đại, hỗ trợ mở rộng lớn, giao tiếp đa dạng, dùng nguồn 24VDC. Được sử dụng để xử lý logic, quản lý đầu vào/ra và điều khiển trong các hệ thống tự động hóa quy mô trung bình đến lớn, đặc biệt trong các dây chuyền sản xuất, nhà máy, hệ thống giám sát công nghiệp.

2. Thông số kỹ thuật chính

Thông sốGiá trịDòng sản phẩmFP7 (Panasonic)ModelAFP7CPS31ELoại thiết bịCPU Unit / CPU logic controllerNguồn cấp24 V DCDòng tiêu thụ nội bộKhoảng 200 mA hoặc thấp hơnĐiện áp hoạt độngPhạm vi khoảng 20,4 – 28,8 V DCMôi trường nhiệt độ hoạt động0°C đến +55°CTrọng lượngKhoảng 0,22 kg (kèm cả block đấu nối và end unit)Khả năng mở rộng I/OTối đa lên tới ~16 module I/O + các module chức năng mở rộngBộ nhớSử dụng Flash ROM; hỗ trợ bộ nhớ SD lên tới 32 GBGiao tiếp / mạngTích hợp Ethernet; hỗ trợ USB và các module truyền thông bổ sungChương trình / công cụ lập trìnhSử dụng phần mềm FPWIN GR7Tốc độ xử lý lệnh cơ bảnKhoảng 11 ns/lệnhSố lượng I/O logic tối đa8.192 điểm đầu vào / 8.192 điểm đầu ra (tối đa)Số block chương trình (PB)Nhiều (tuỳ cấu hình), thường vài trăm blockTrạng thái sản phẩmĐã bị thay thế model mới hơn (obsolete)

3. Ưu điểm nổi bật

• Tích hợp chức năng mạng hiện đại như Ethernet + khả năng sử dụng thẻ nhớ SD lớn (32 GB) để lưu chương trình, dữ liệu, log,… thuận tiện trong việc lưu trữ và giám sát.

• Nguồn 24 V DC phổ biến trong hệ thống tự động hóa, giúp đồng bộ nguồn với các module I/O khác dễ dàng.

• Mở rộng module I/O lớn (lên tới 16 module I/O / chức năng), cho phép xây dựng hệ thống linh hoạt, đáp ứng yêu cầu tăng trưởng hoặc thay đổi yêu cầu sản xuất.

• Tốc độ xử lý cao – thời gian thực thi lệnh cơ bản ~11 ns giúp phản hồi nhanh, phù hợp ứng dụng yêu cầu chu trình xử lý ngắn.

• Trọng lượng nhẹ, thiết kế gọn giúp lắp đặt và bảo trì dễ dàng.

4. Ứng dụng thực tế

• Hệ thống điều khiển trong dây chuyền sản xuất tự động có nhiều module I/O và nhu cầu lưu trữ dữ liệu lớn.

• Các hệ thống cần giám sát quá trình, log sản xuất, thu thập dữ liệu từ nhiều loại sensor, thiết bị ngoại vi.

• Nhà máy muốn sử dụng PLC có tính mở rộng cao để có thể nâng cấp trong tương lai.

• Các ứng dụng sử dụng giao thức mạng công nghiệp – cần Ethernet tích hợp để giao tiếp với SCADA, MES hoặc các thiết bị điều khiển từ xa.

5. Các sản phẩm tương tự nên cân nhắc

Model tương tựĐiểm nổi bật / khác biệt chínhAFP7CPS41ECPU FP7 cao cấp hơn, với bộ nhớ chương trình lớn hơn hoặc tính năng bảo mật mở rộngAFP7CPS3REPhiên bản thay thế mới hơn cho AFP7CPS31ECác CPU FP7 khác dạng CPS31 / CPS21Nếu yêu cầu I/O nhỏ hơn, chi phí thấp hơnPLC từ các hãng khác (Siemens, Mitsubishi, Allen-Bradley…)Nếu cần hệ sinh thái hoặc hỗ trợ địa phương mạnh hơnCác module điều khiển logic nhỏ hơn nếu hệ thống nhẹ hơnKhi số lượng I/O ít, tốc độ xử lý không đòi hỏi cao

6. Kết luận

Panasonic AFP7CPS31E là CPU PLC rất mạnh với khả năng mở rộng, lưu trữ dữ liệu lớn và giao tiếp hiện đại. Dù đã bị thay thế bởi model mới, nhưng nếu bạn đang tìm CPU logic để thay thế hoặc bảo trì hệ thống FP7 hiện có, AFP7CPS31E vẫn là lựa chọn tốt.

Nếu bạn muốn, mình có thể chuẩn bị một bài so sánh chi tiết giữa AFP7CPS31E và model thay thế để xem chi phí – tính năng – hiệu suất nên chọn như thế nào hợp lý cho hệ thống bạn đang dùng?
